CIM製作やってみた　R5圏央道管内改良その4工事　株式会社大貫工務店

CIMモデル作成記

今回は、調整池の排水構造物モデルのどんな風に作成したのか、説明しようと思います。
※外形モデルとしての作成であり、細部は表現しておりませんのでご了承ください。

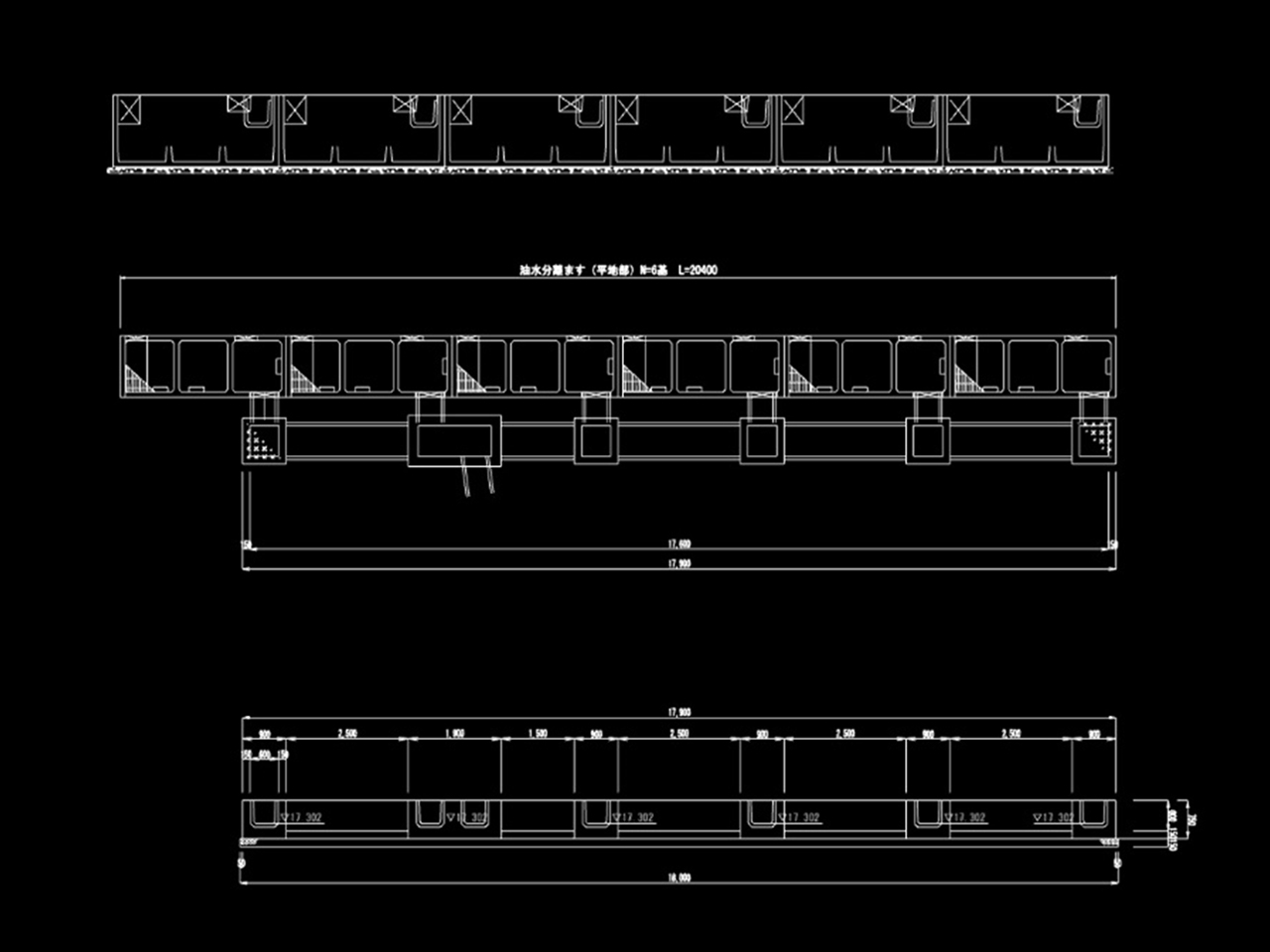

1．素材を作る
まずはCAD図面から作成したい箇所の平面図・断面図の編集を行います。
以外とここが一番大事！縮尺を合わせて、図面の寸法や線のずれ等がないか確認します。
2Dの図面だけで立体が作れるようにパーツを揃えます。

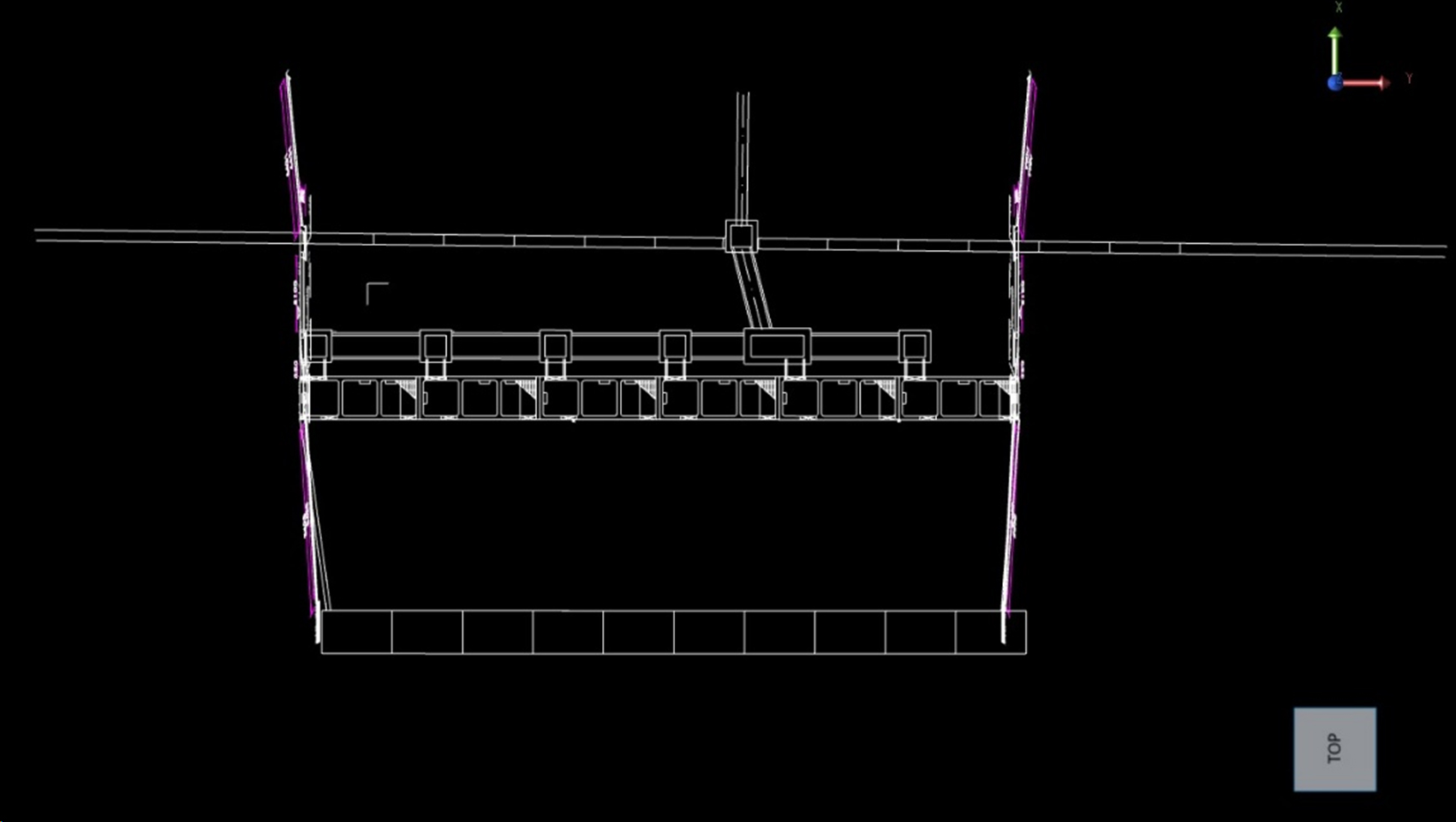

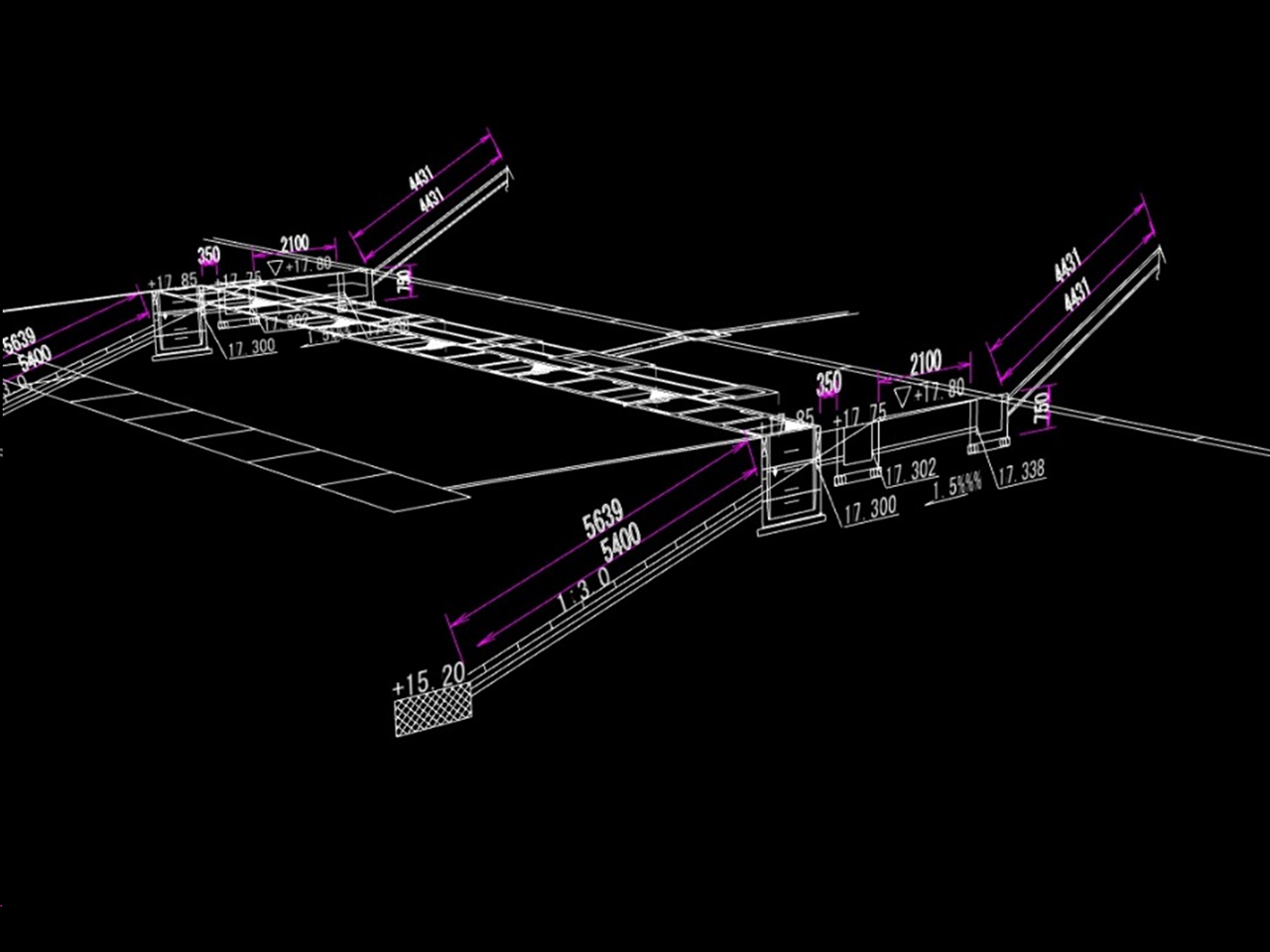

2．線で立体を作る

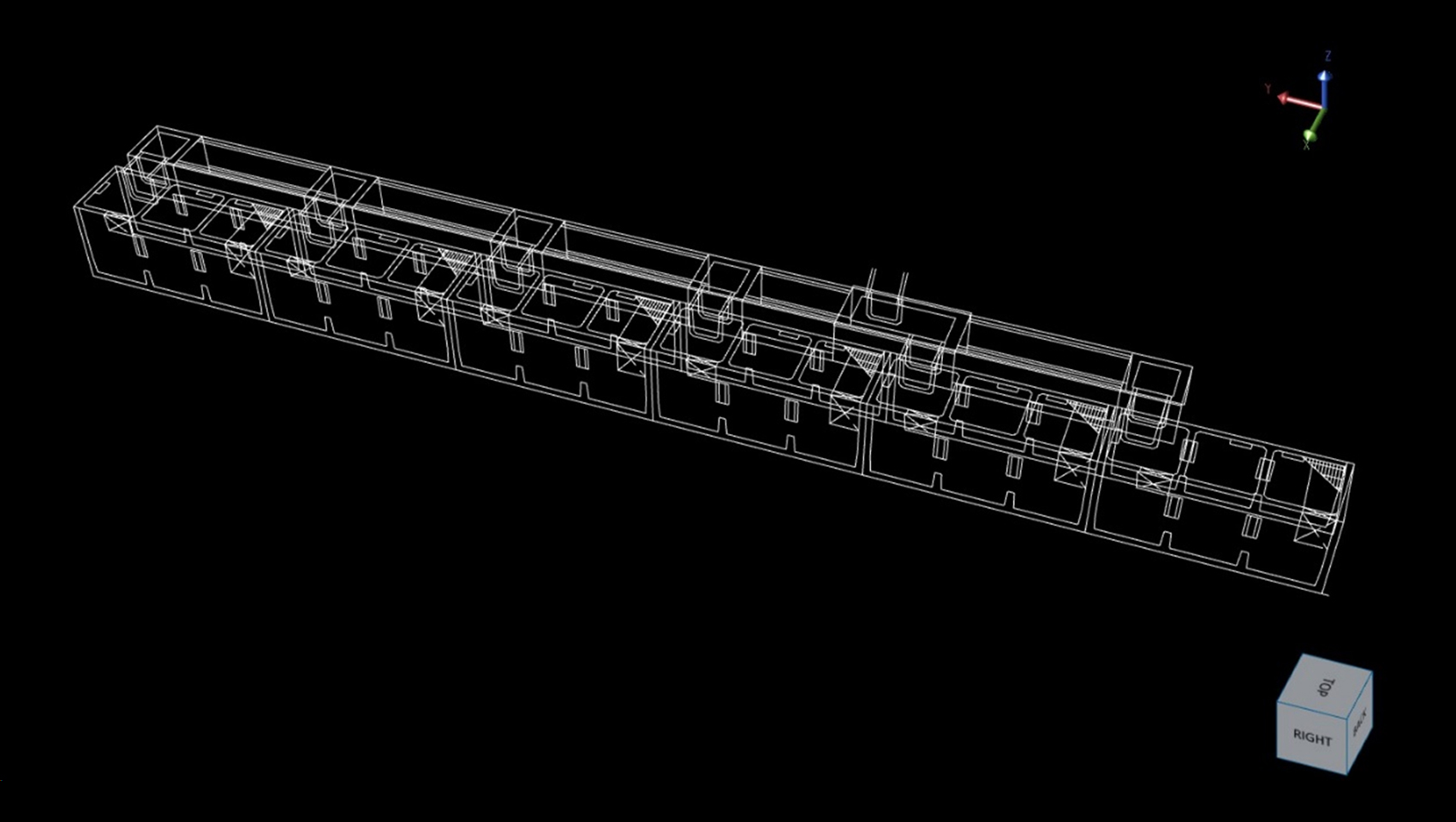

作成したパーツを立体になるように組み合わせていきます。
最初は2枚目の線の構造ができるだけで感動(笑)

(分岐桝・油水分離桝部)

(平面図)

(断面図)

3．3Dモデルをつくる
今回は面図形を作成して、その面を押出して立体を作っていきます。

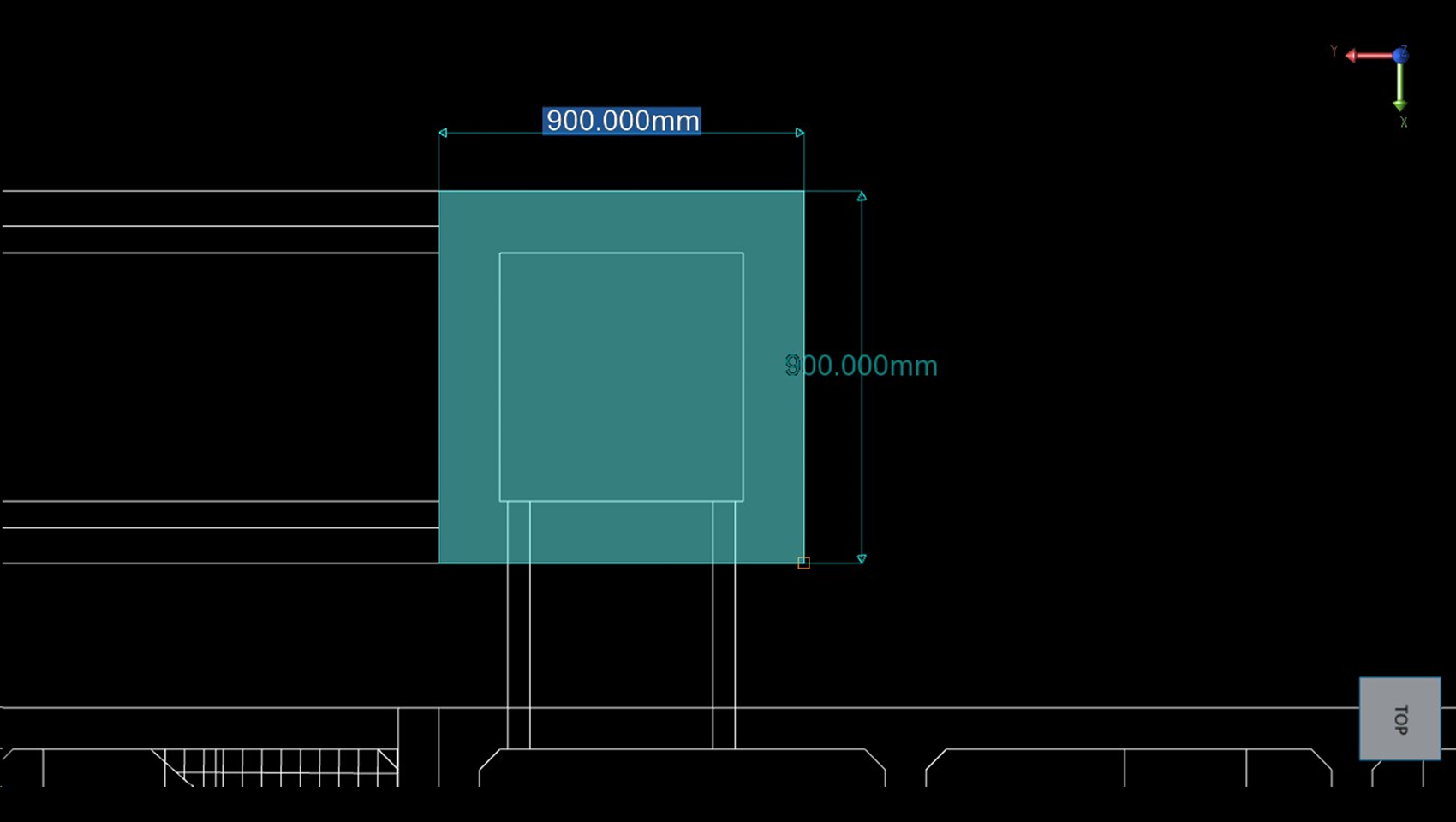

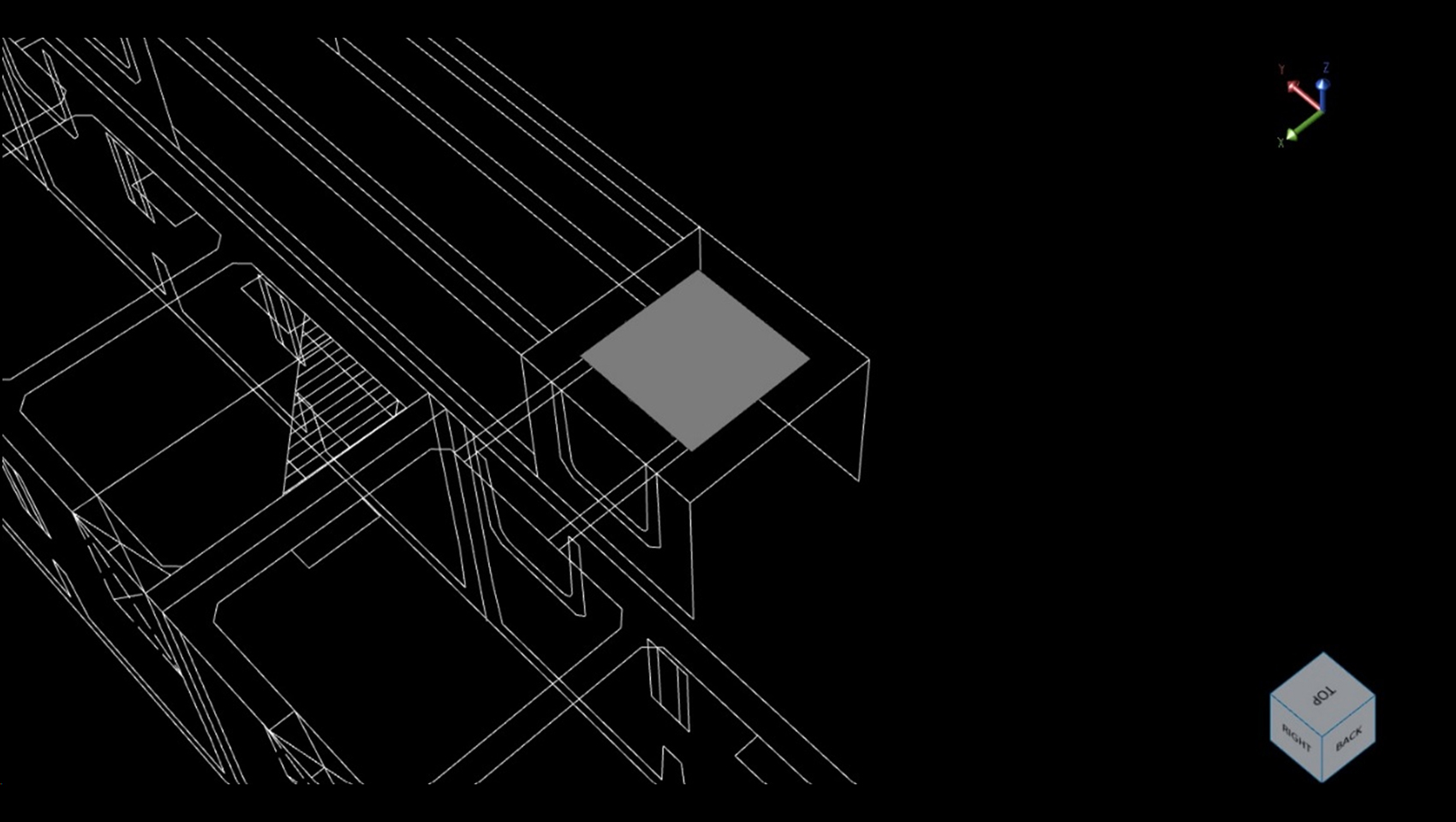

該当の集水桝(一枚目)は外形900×900×750㎜の角桝なので、図面の角と角を選択して、四角の面図形を作成します。(面図形は図面の角を拾ったり、数値を入力して作成することも可能です。)

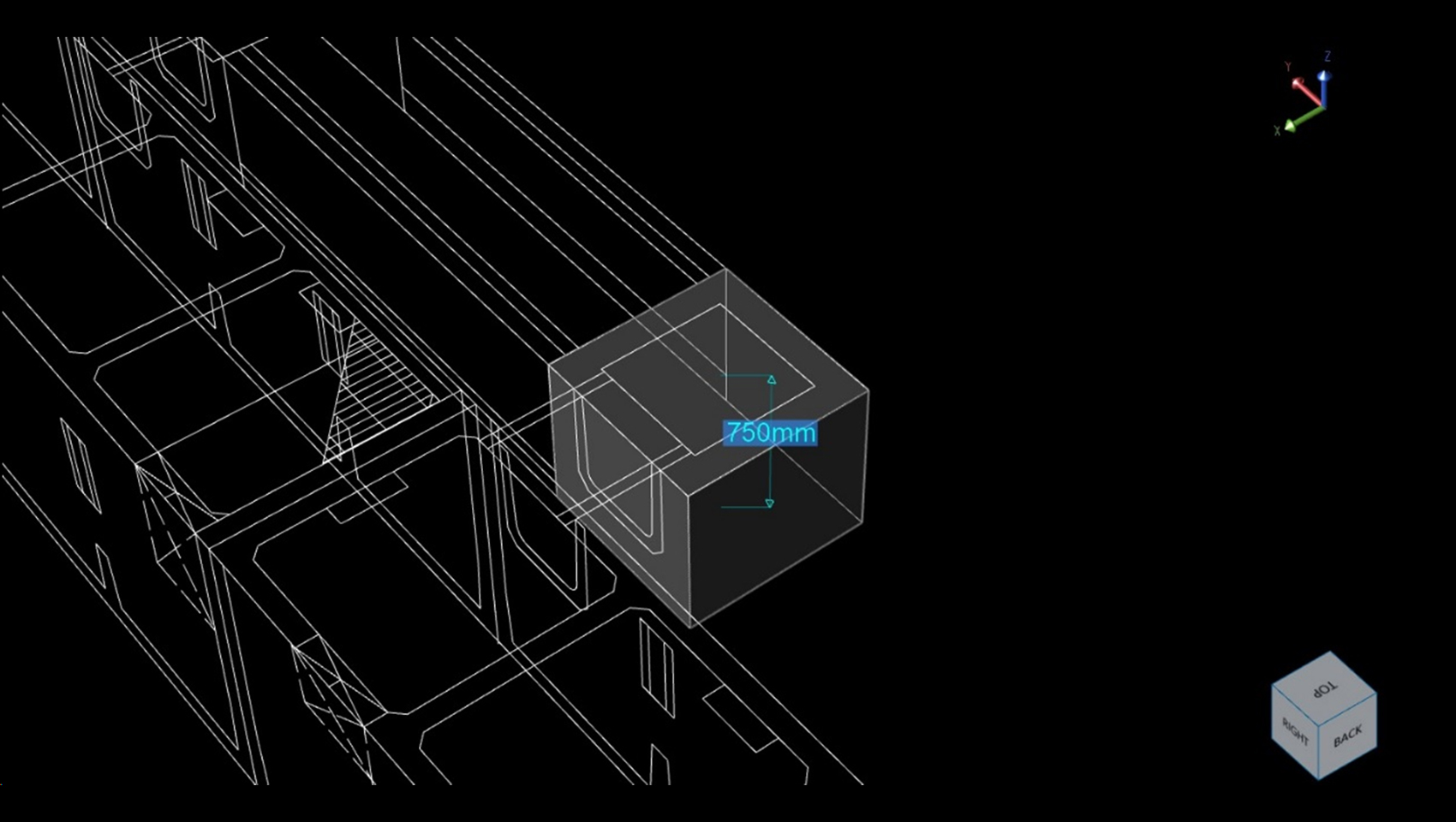

作った面図形を下部へ750㎜延長させ、立体にします。(2枚目)これが押出作業です。
ほとんどの図形は、上記の作成方法で作ることができます。

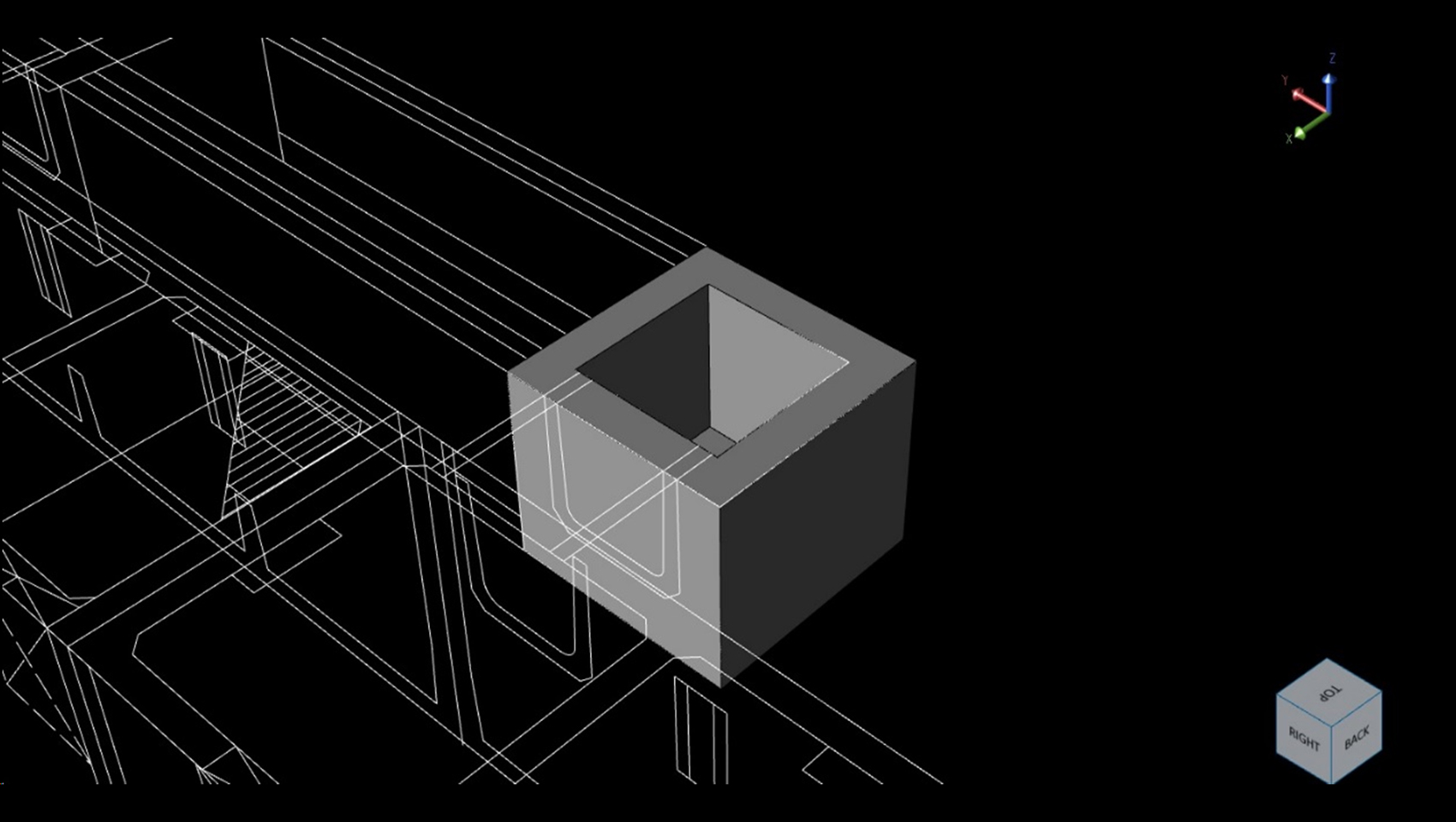

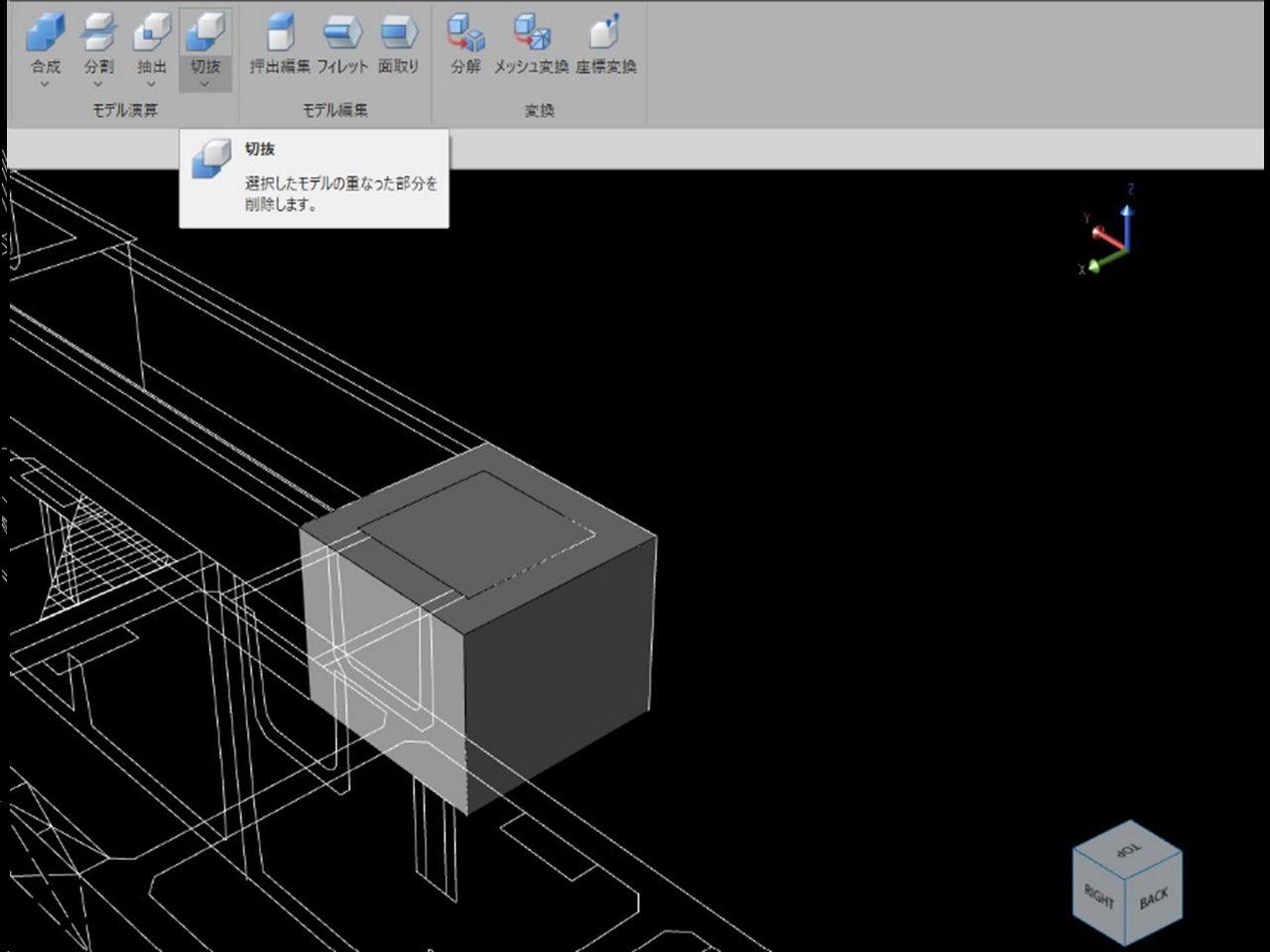

次は集水桝の中身をくり抜いていきます。

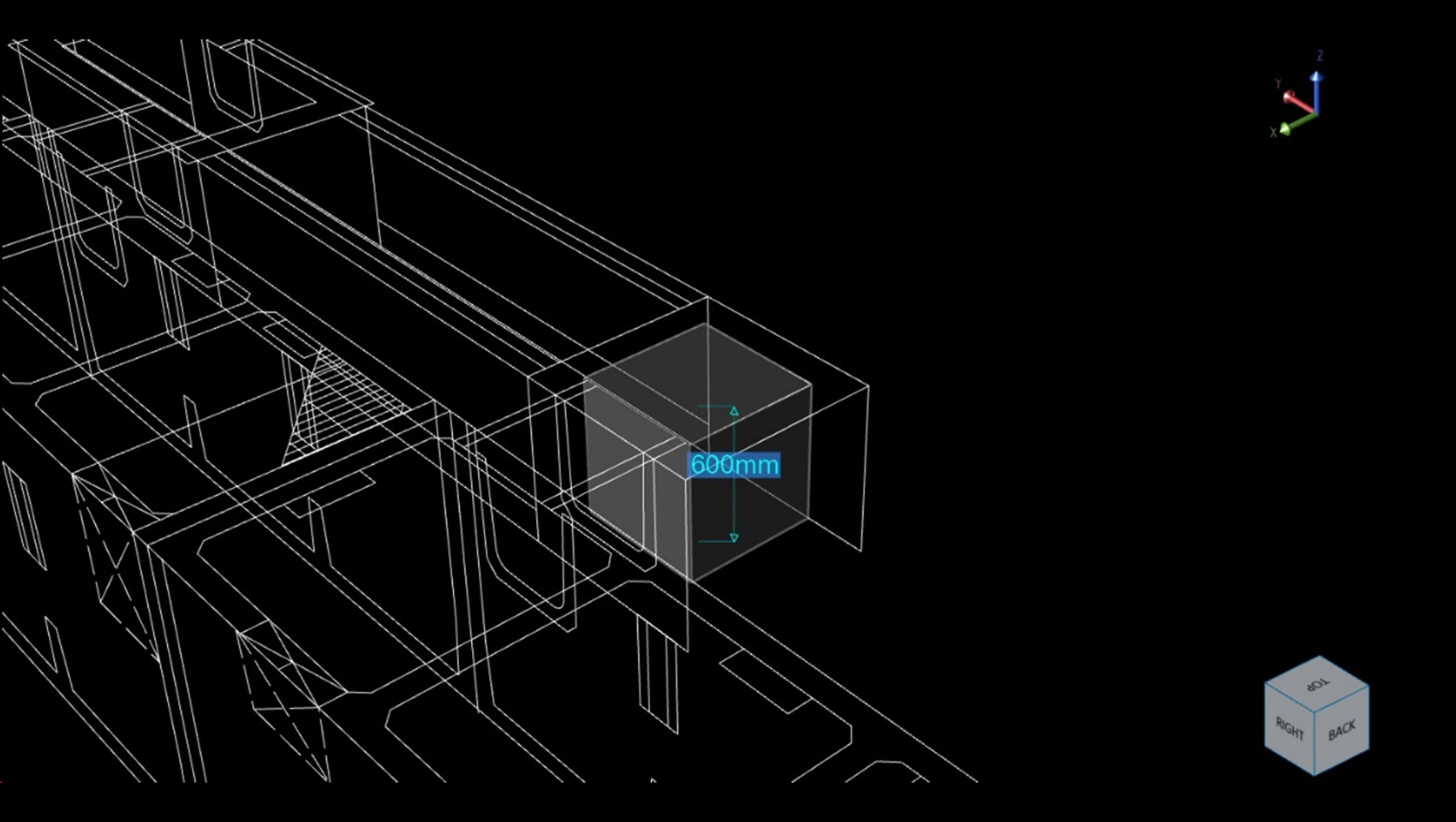

内径の寸法の立体を作って、重複部を切抜して作成します。

これで集水桝の3Dモデルができあがりました。

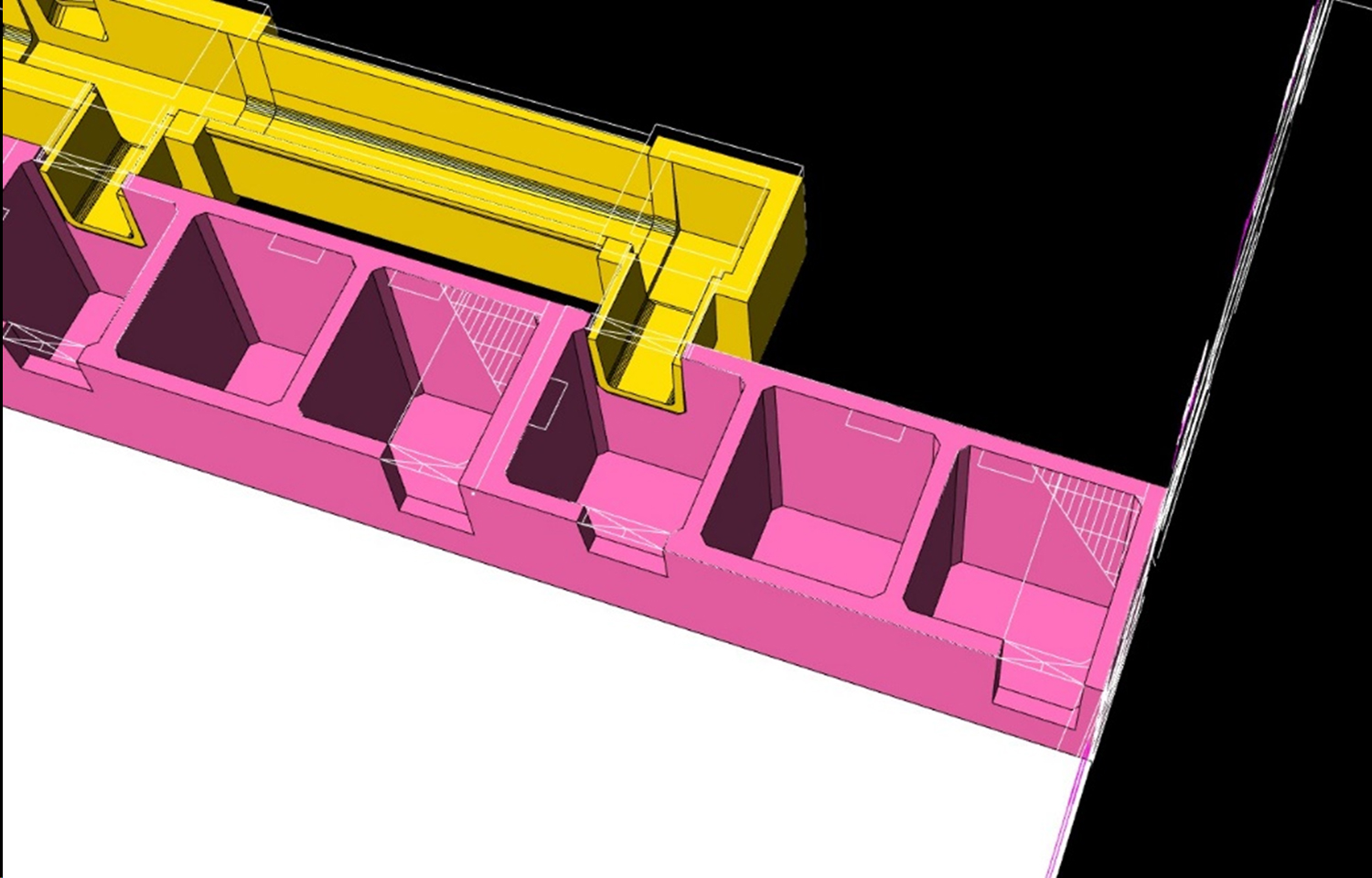

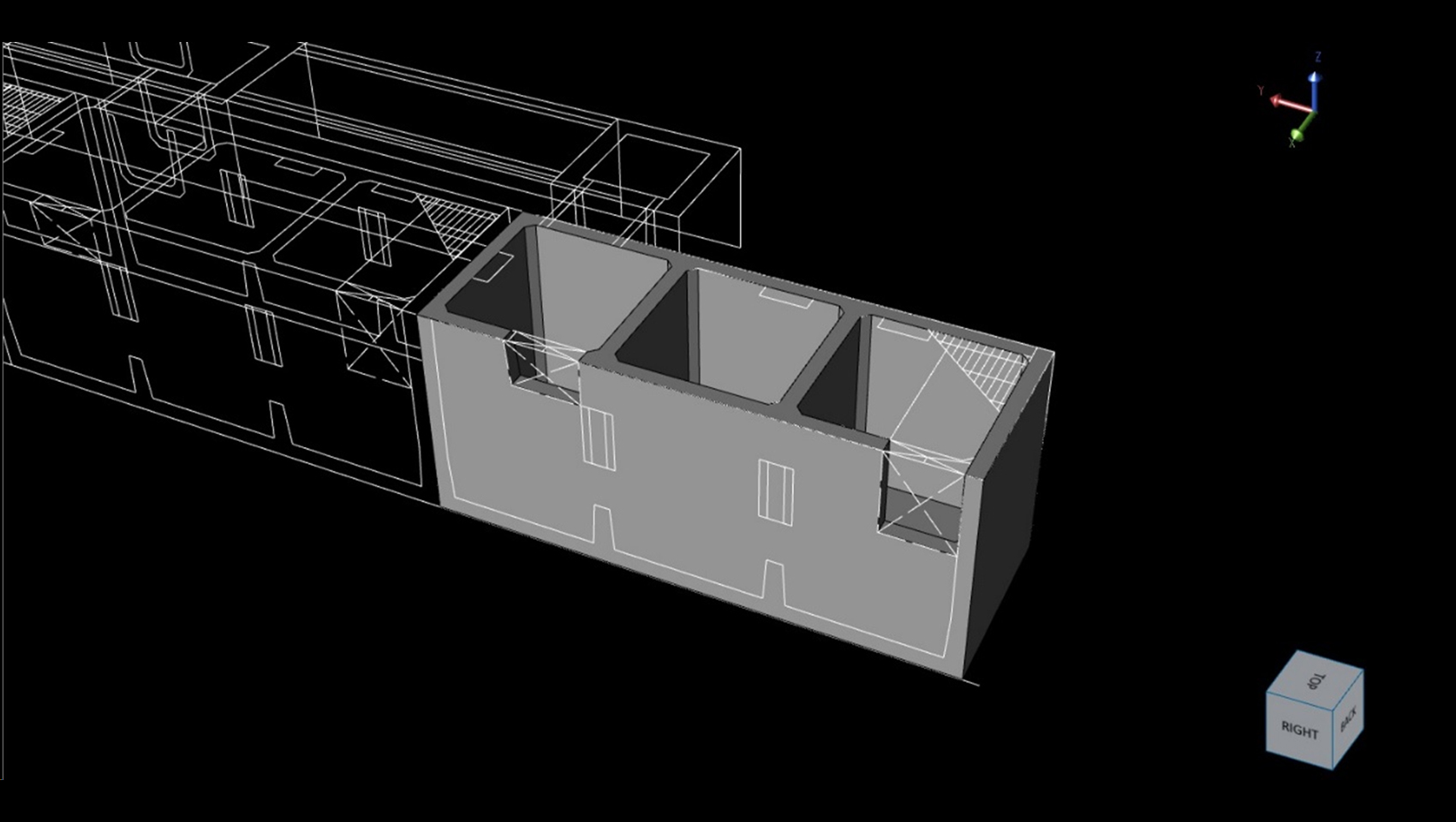

油水分離桝も同様の方法で作ってみると...もっとリアルに見せるなら、昇降用のステップや中の桝の形状を作りこむ感じでしょうか

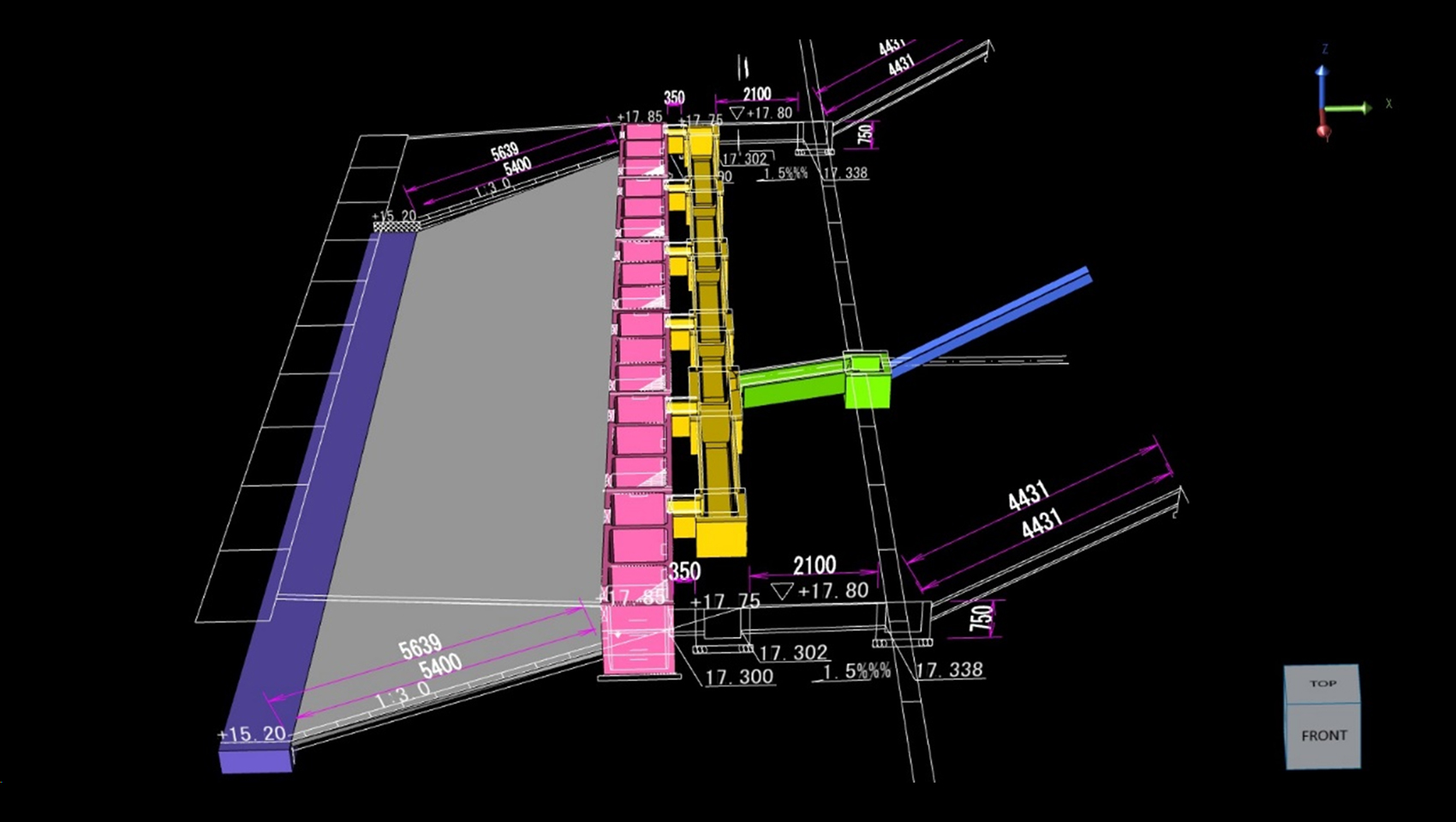

4．3Dモデルを合成する
作成したモデルパーツを複写したり組み合わせていきます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

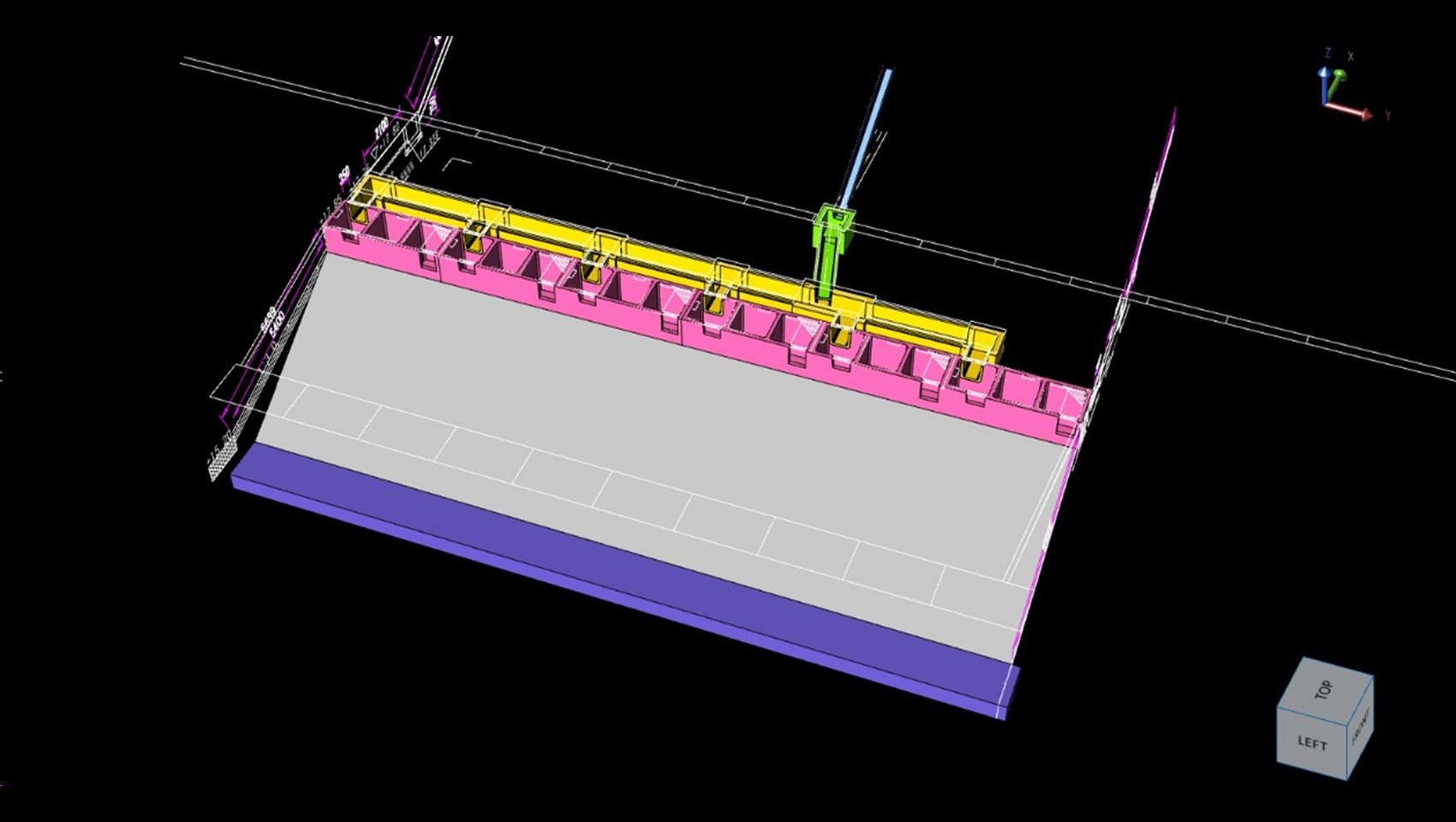

分かりやすいように色分けしてみました。
青：縦排水、緑：集水桝・接続側溝、黄色：分岐桝、ピンク：油水分離桝、グレー：シールCo、紫：ふとんかご　

CIMモデルを作成することで、2次元ではイメージしづらかった完成イメージを明確にもつことができました。
作成しててちょっと面倒だったのは、最初のCAD図の修正と、2次製品の3Dモデルに開口部を設けることが地味に時間がかかりました。
まぁ初めてにしては頑張ったのでは...(汗)
以上　CIM作成記録でした～

CIMってなんだ．．．？

CIMとは、CIMモデル(3Dモデル)を活用した、業務効率化を目的とした取り組みのことです。
3Dモデルを用いると、施工に対して共通のイメージが持てたり、図面上の問題等を見える化できます。
合意形成の効率化や安全教育、施工管理等に用いられ生産性の向上に役立てられています。

今回は、始めの一歩として3Dモデルの製作を行ってみようと．．．
実際に作成したモデルで、現場説明や関連機関協議に活用してみたいと思っています。

CIMモデルの利用

実は既にCIM製作をしてました。
画像は実際に説明資料などに活用できました。

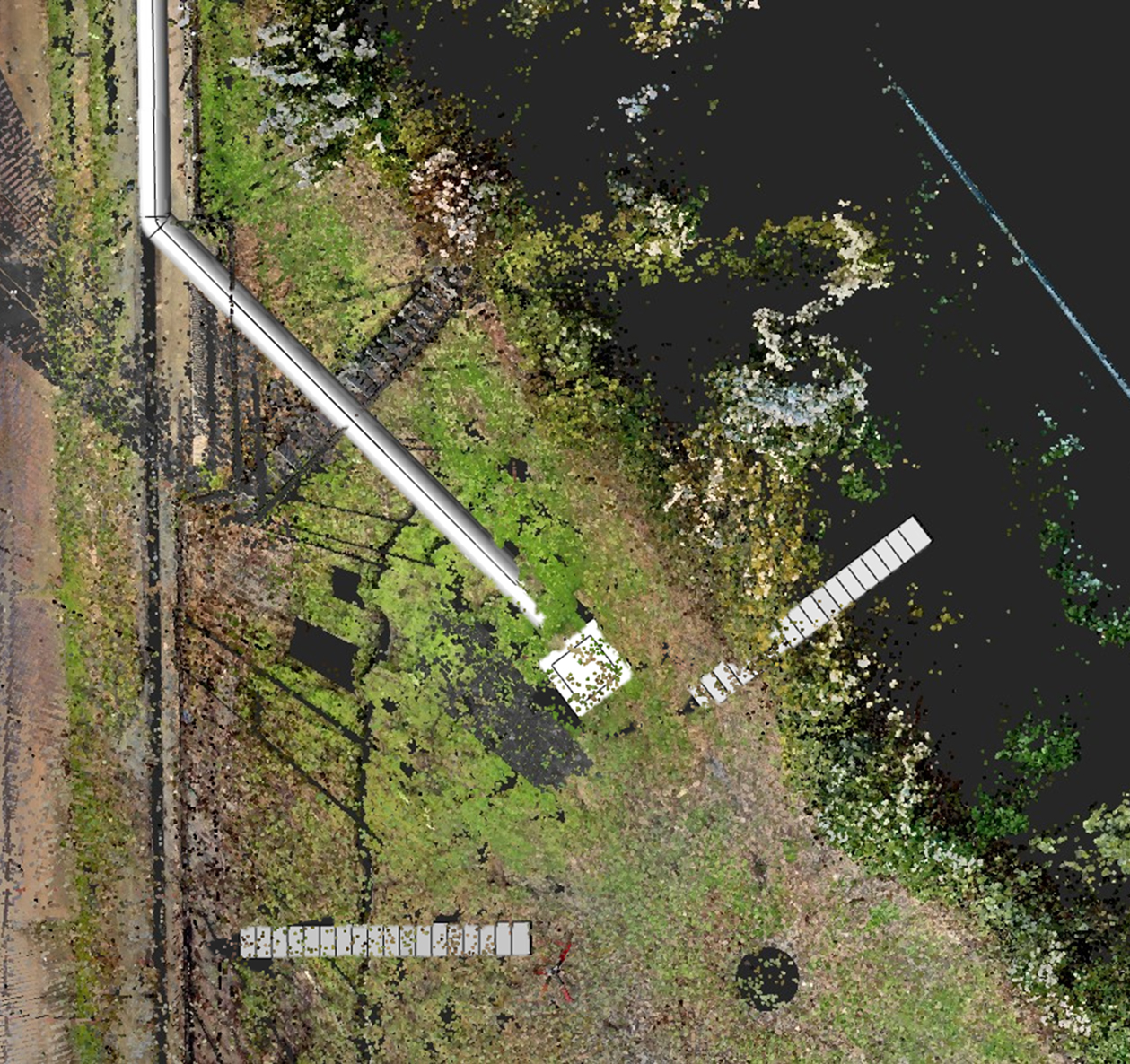

作成したモデルと現況の点群データを重ね合わせたものがこちら。
既設構造物と設計上の構造物の干渉を見える化したもの。

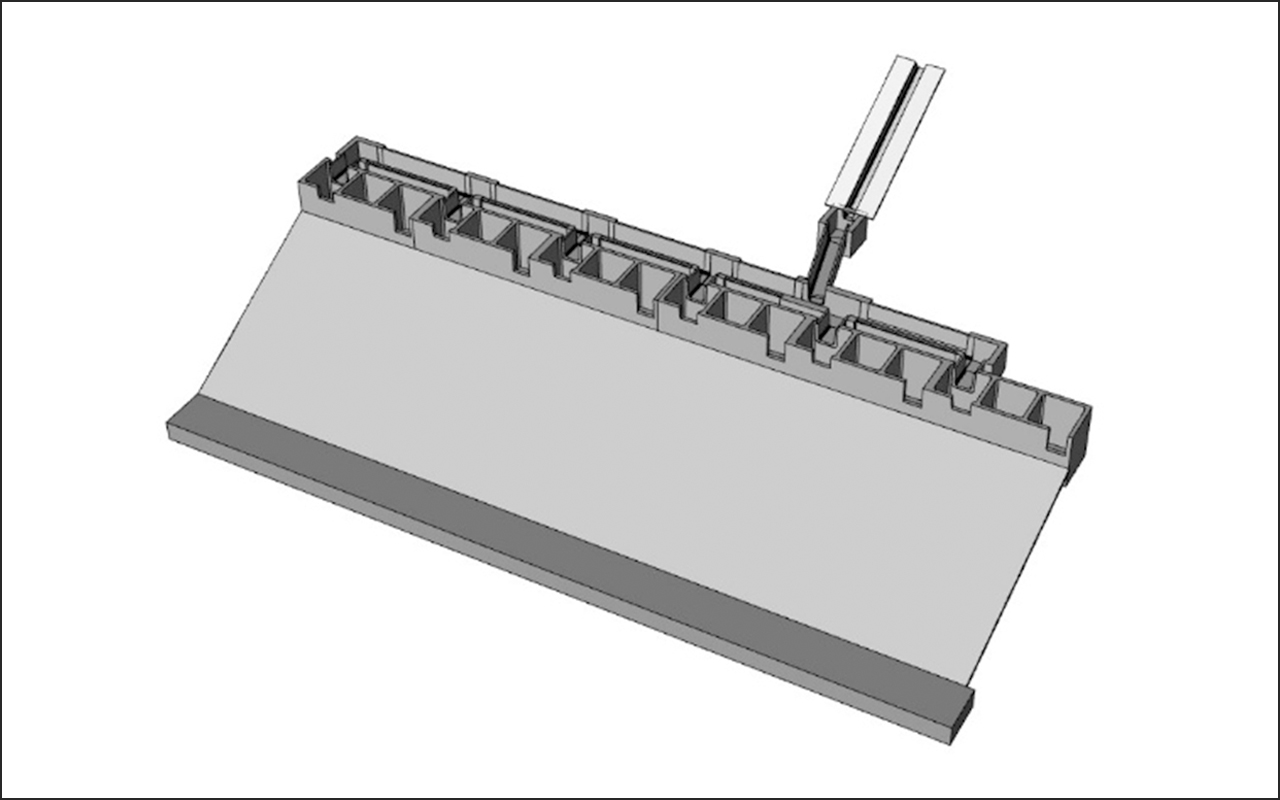

画像は調整池の排水構造物モデルです。

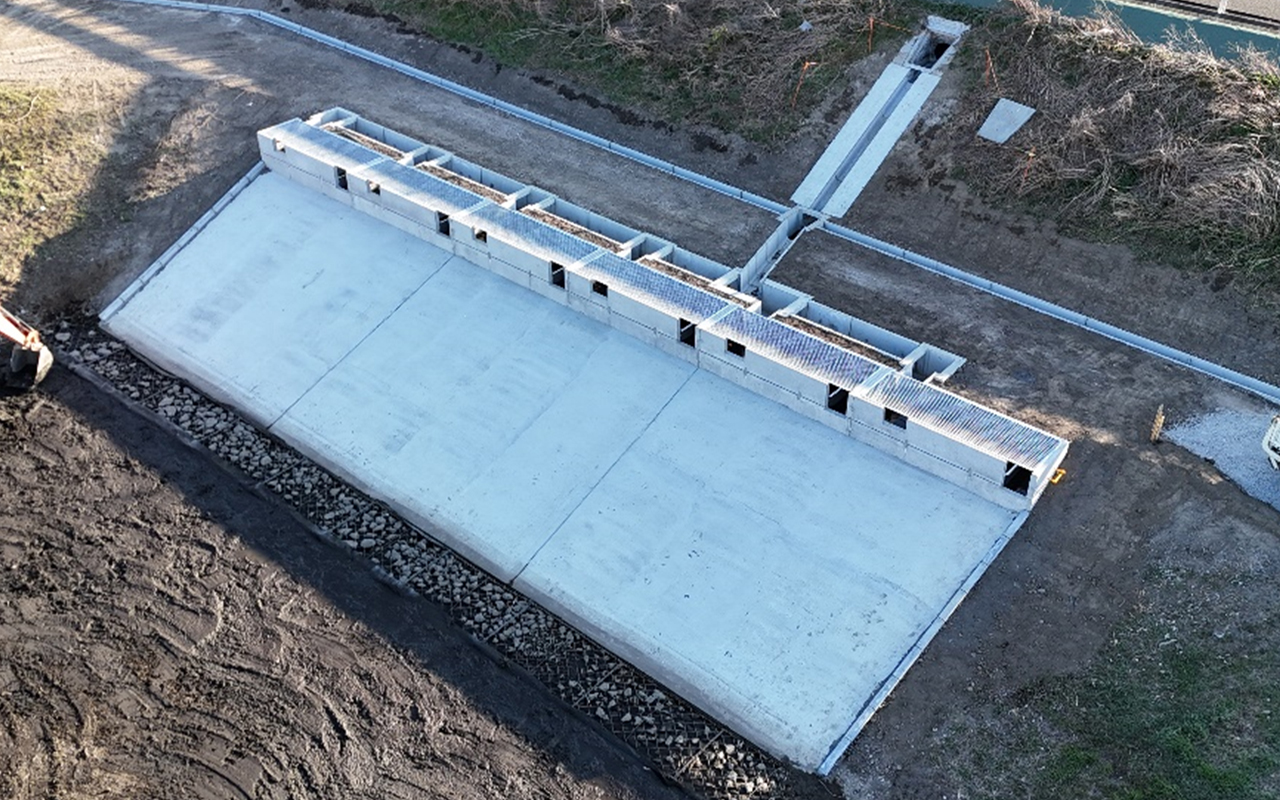

実際に出来上がった構造物と見比べると・・・良い感じ
施工前に完成イメージが分かると実際の作業もしやすくなります。

点群データの処理

実は今回、点群の編集にもトライしてみました！

以前３Dレーザースキャナーを用いた土量測定についてお話しましたが、少し深堀りです。

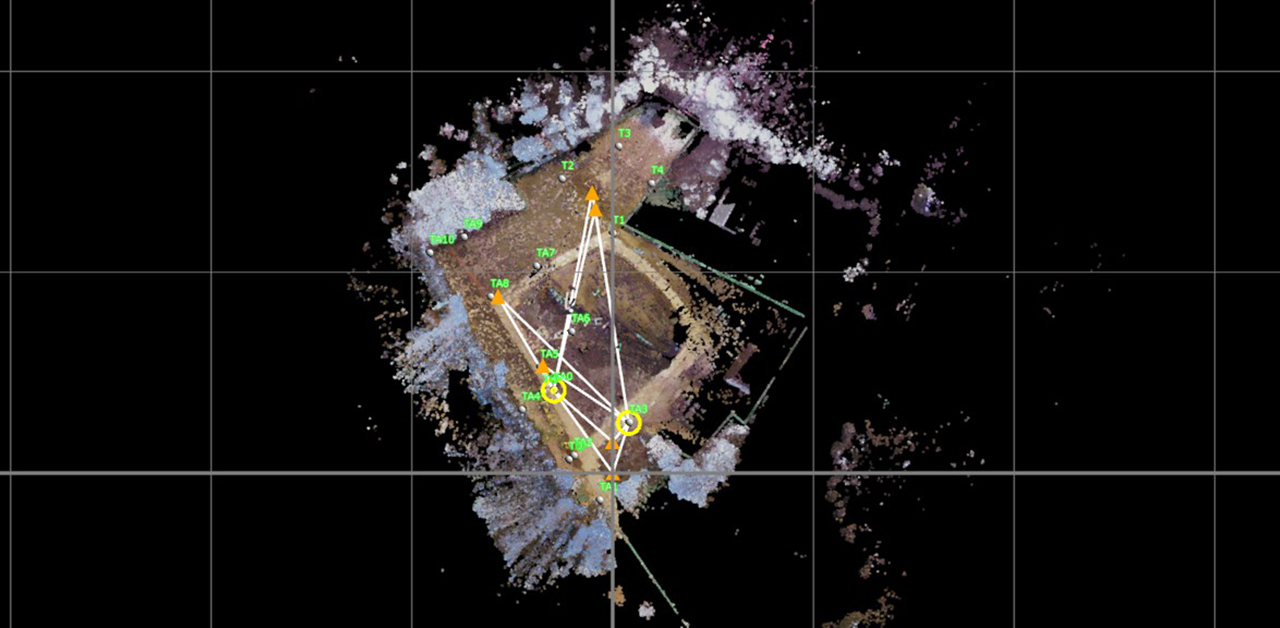

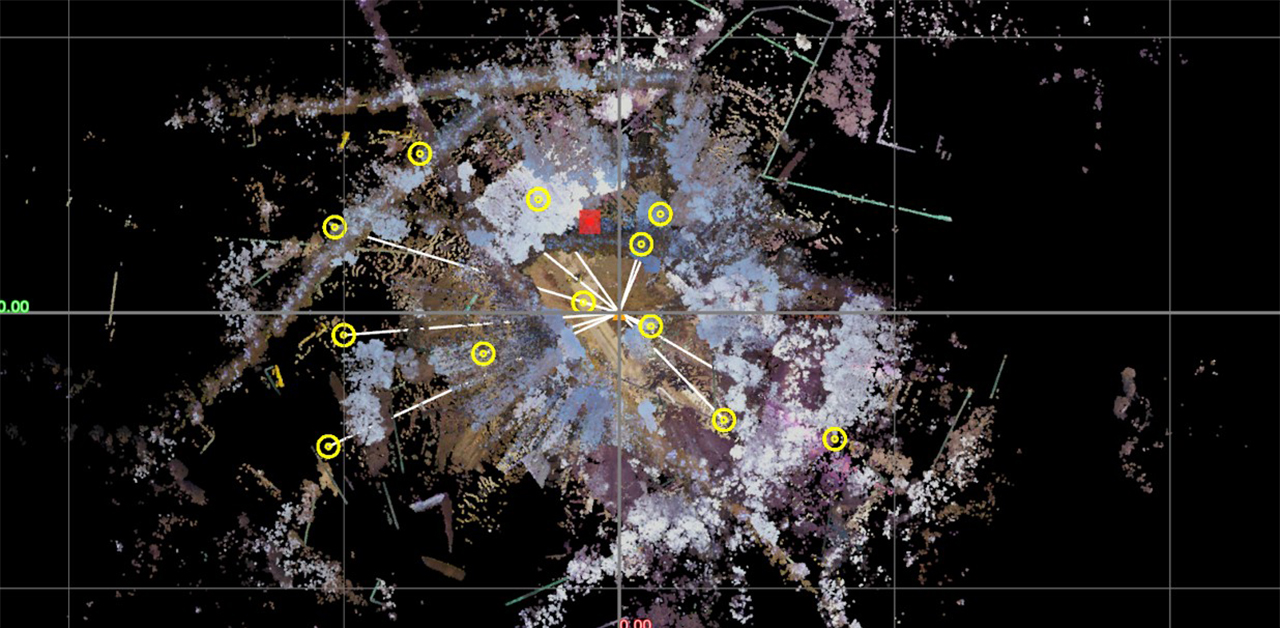

複数回スキャンして得た点群データは、パソコンに取り込むと左の画像下の1枚目画像のように、位置合わせが行われていない状態で表示されます。

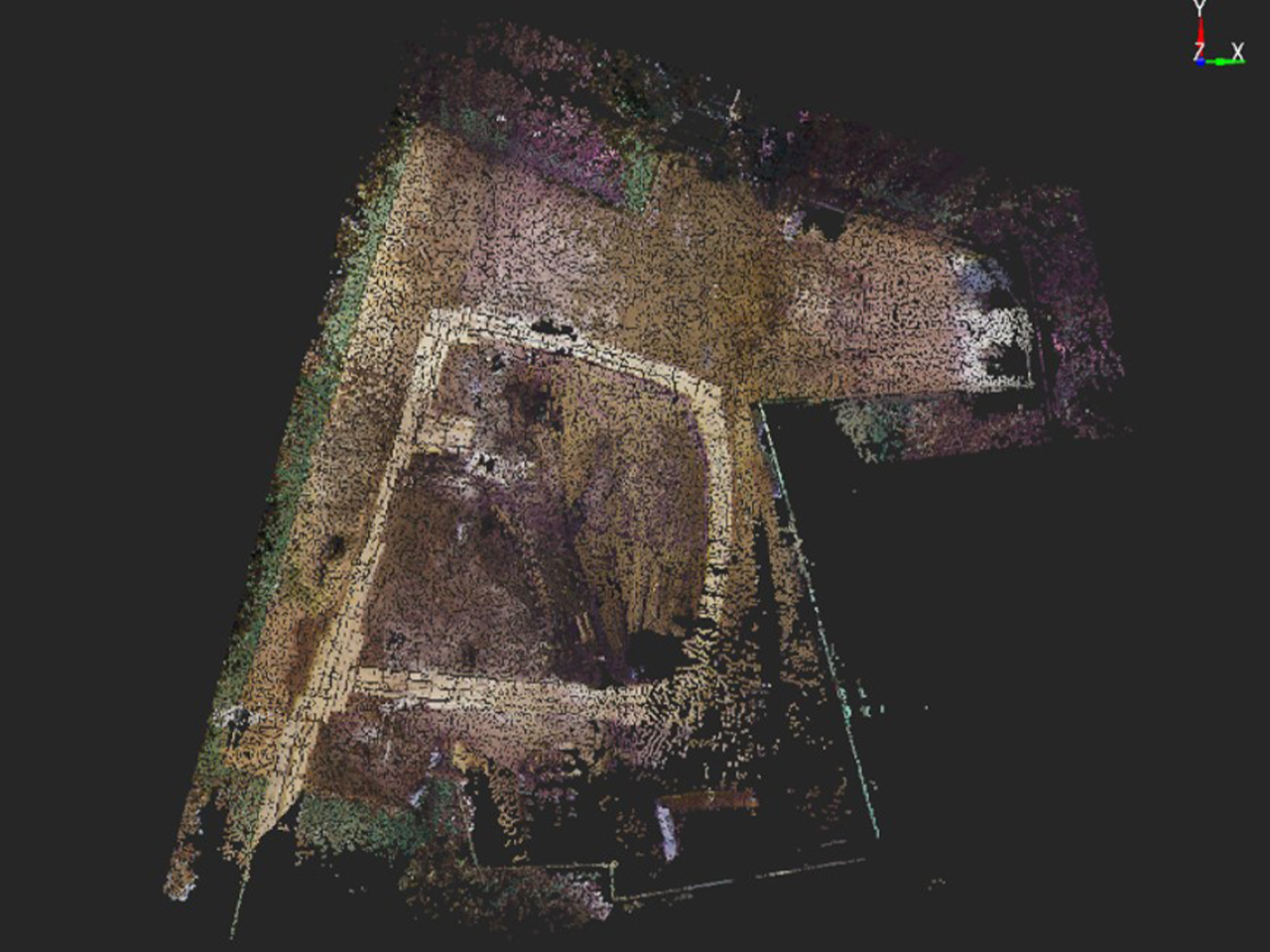

そこで、各スキャンデータの位置合わせを行うと、右の画像下の2枚目画像のようにデータが合成された状態になるんです。

続いて、この点群データを使いやすいように編集していきます。

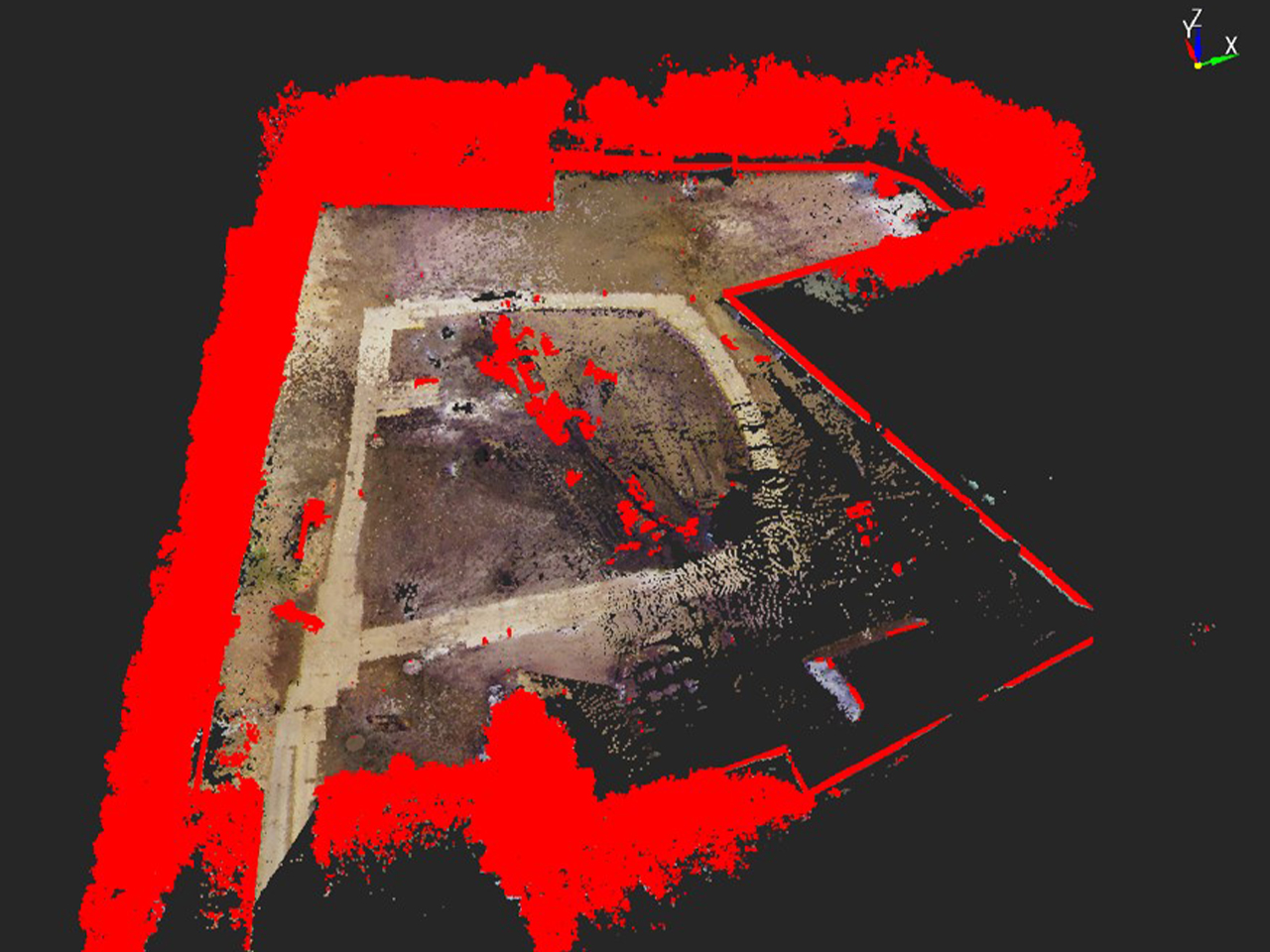

未編集(左の画像)(下の1枚目画像)だと、樹木や重機、車両など、土量などの算出には無駄なデータが含まれているので、該当箇所を選択して削除していきます。
他にも、点群の密度変更などを行い、データを軽くしていくと．．．

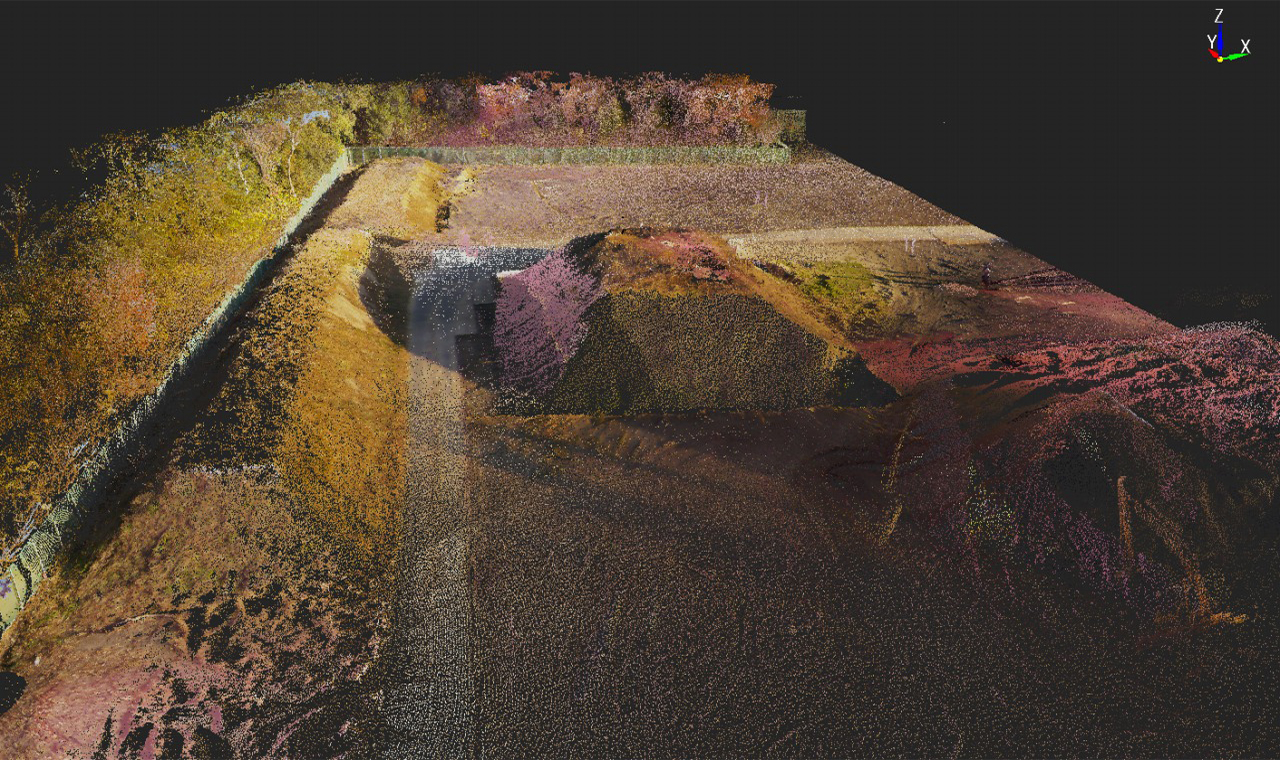

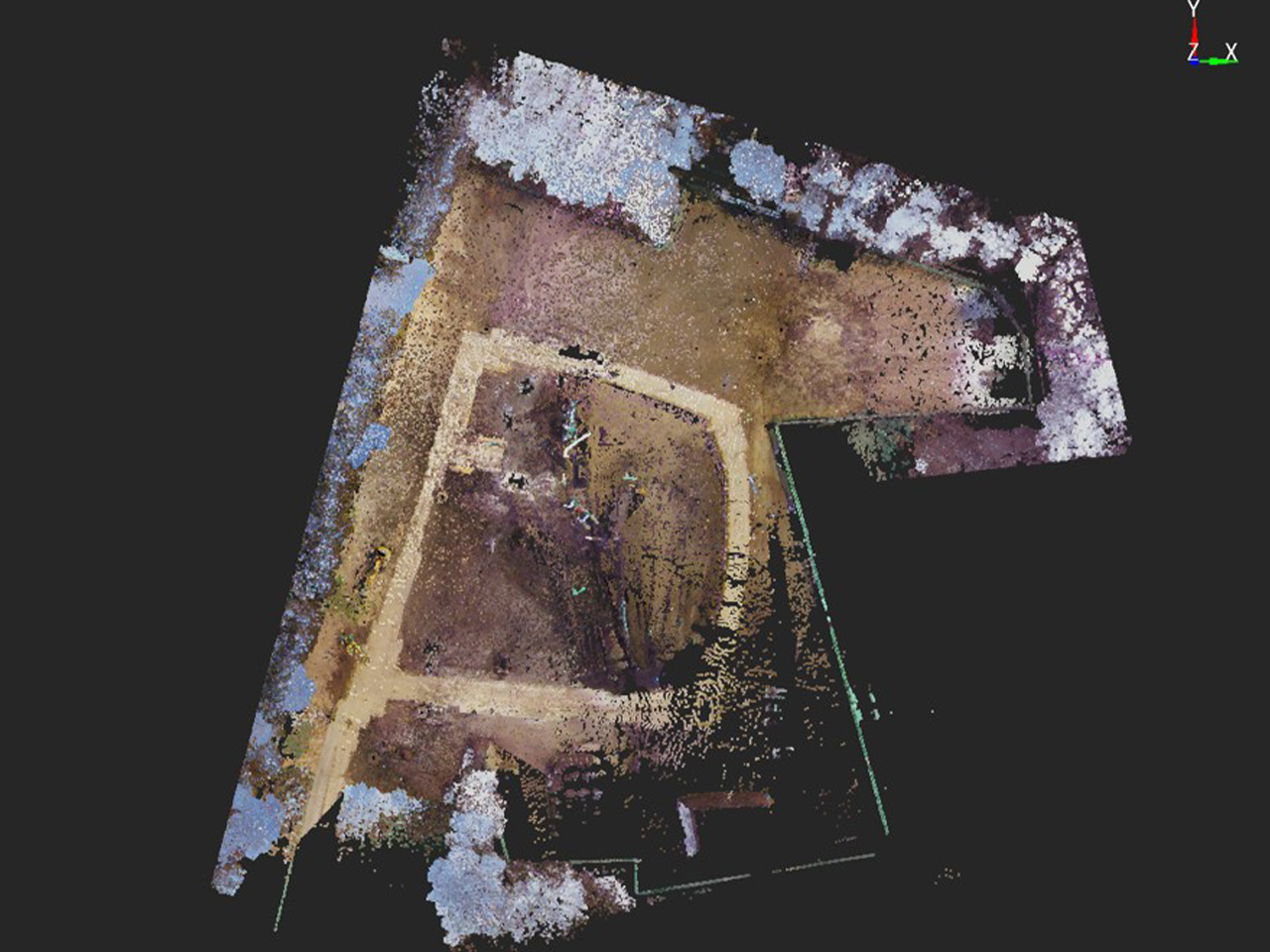

右の画像下の3枚目画像のように、使える地表面だけが残ったデータが作成できました。

3Dレーザースキャナーの登場

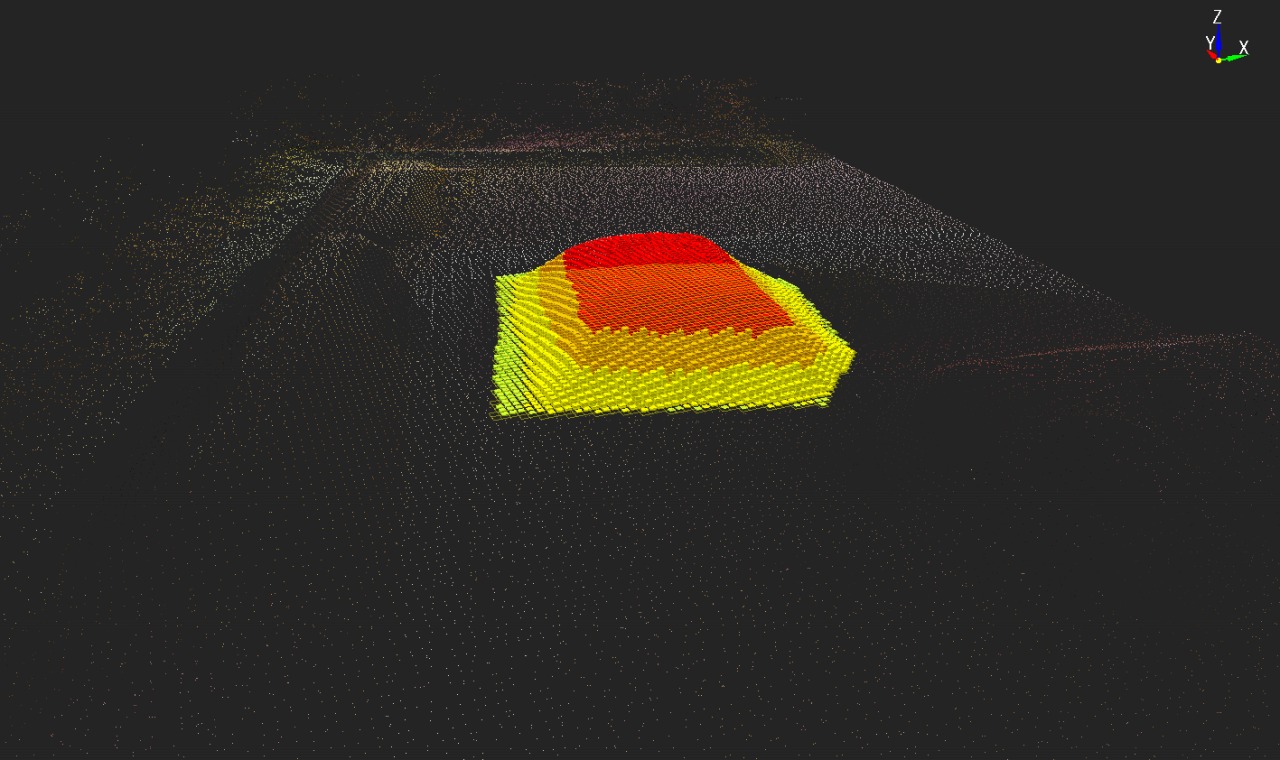

今回は土量測定に使用しました。(測量会社様にご協力していただきました、ありがとうございます。)

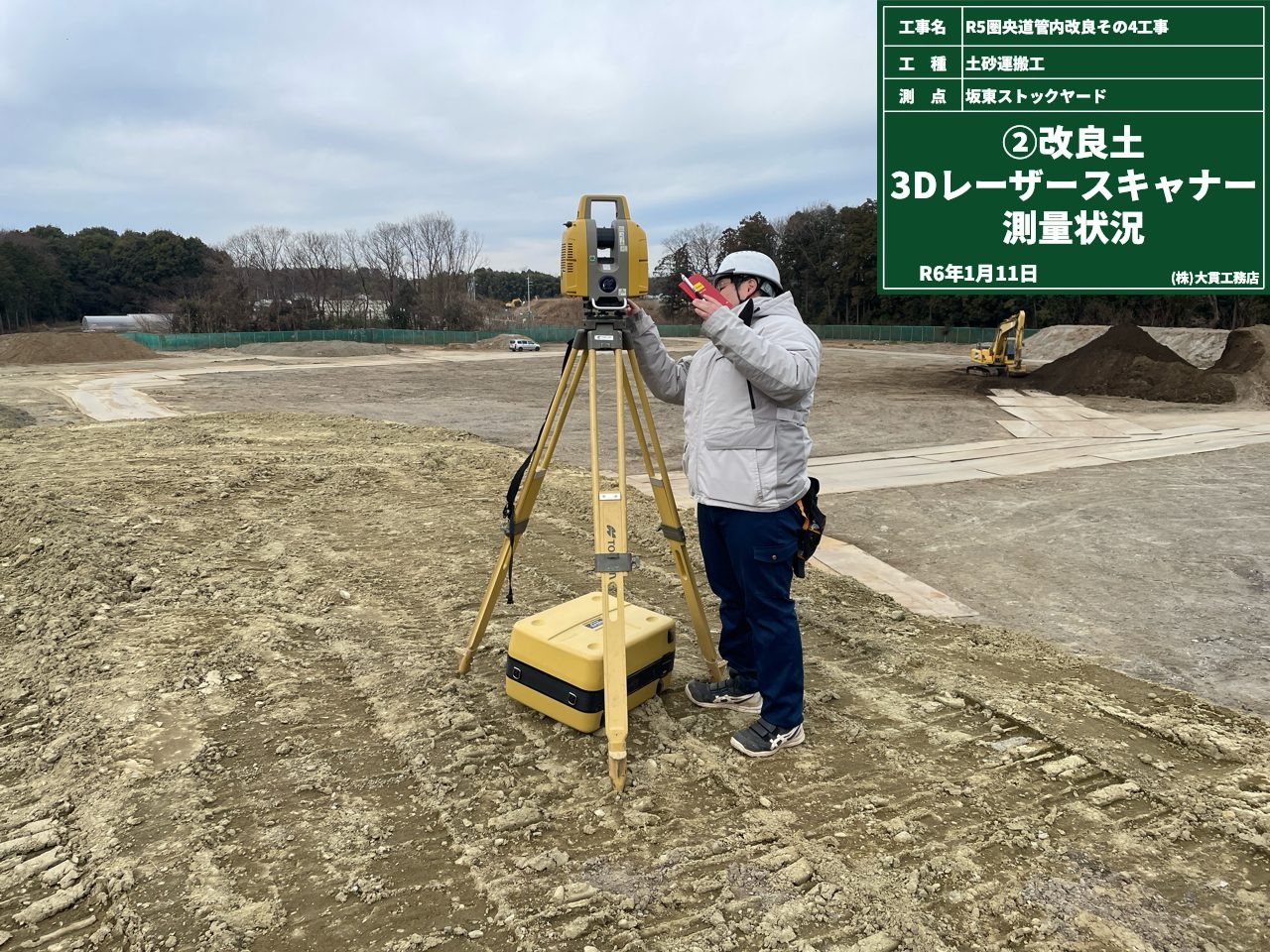

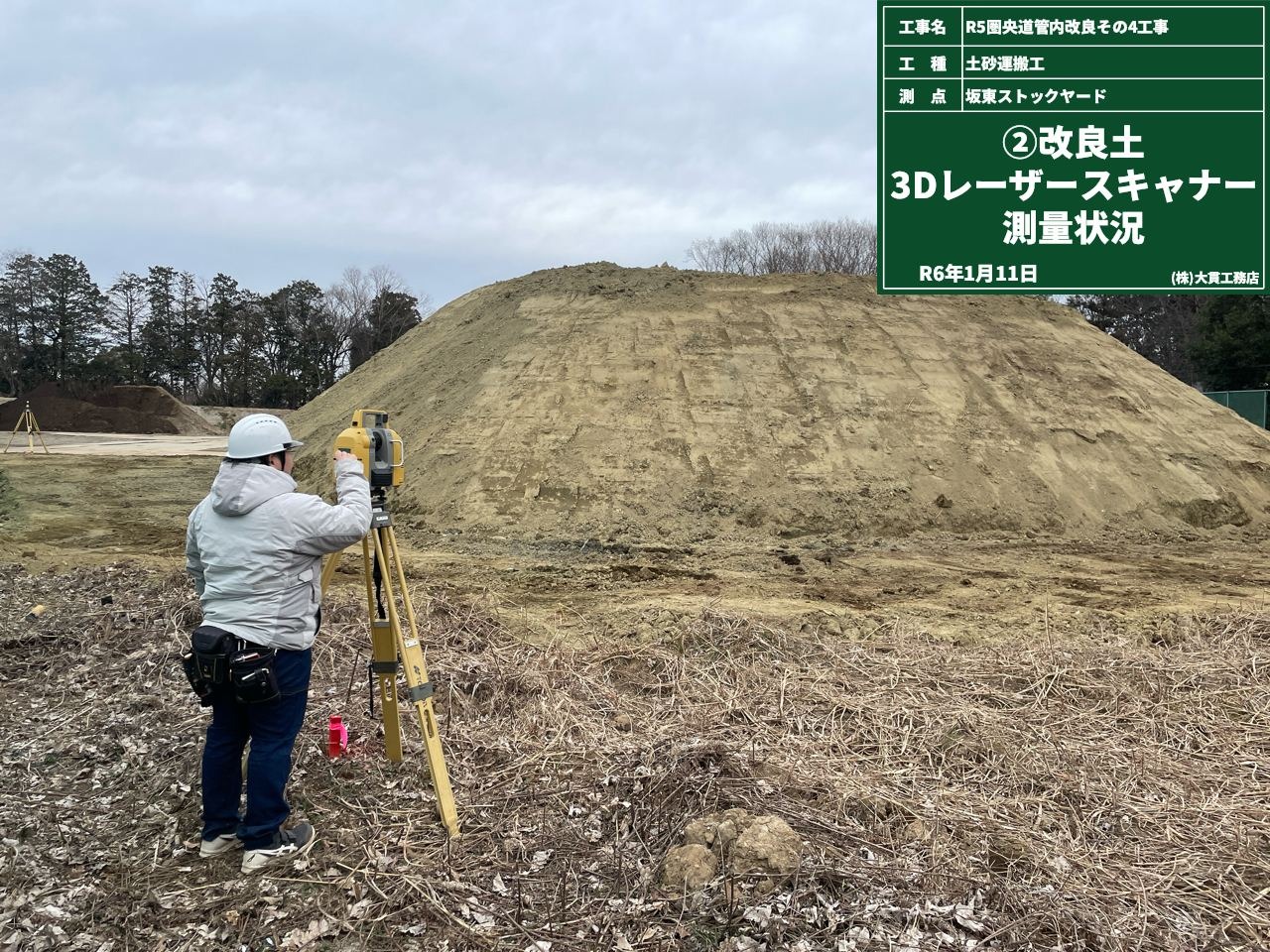

土量を測定したい地点にレーザースキャナー(周囲の地形データや物体データを高速で取得する装置)を設置します。
機械のパネルを操作し、測定開始！機械がぐるぐると回転して周囲をスキャニングしていきます。
現場でやる作業はこれでおしまいです。
